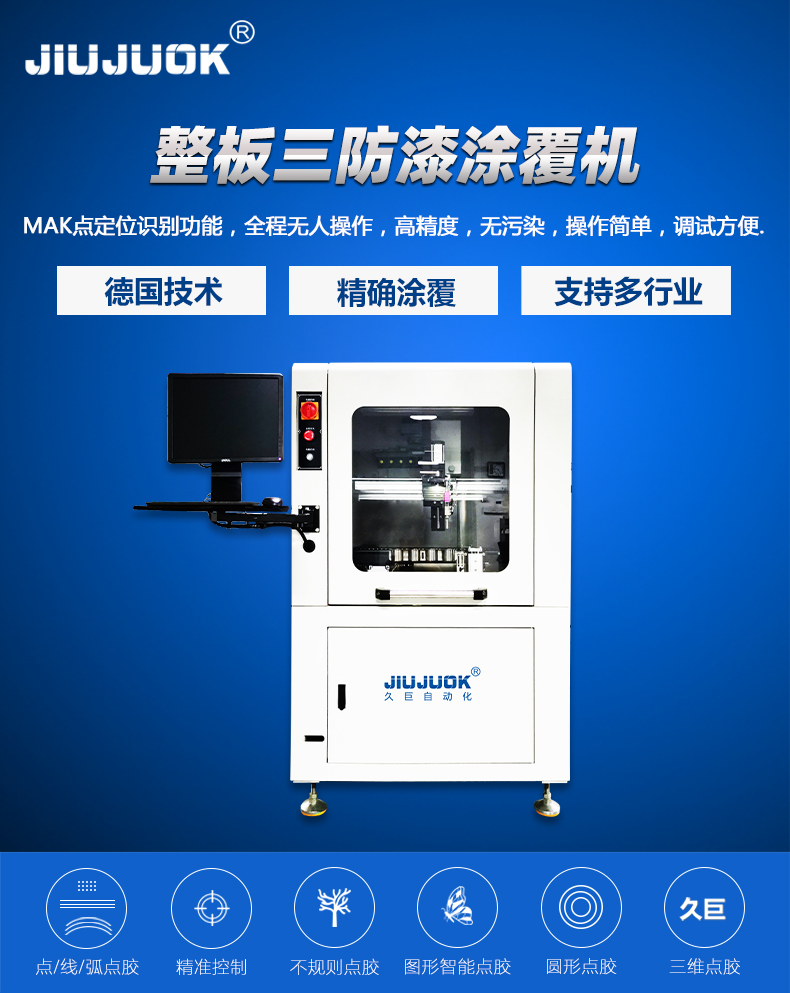

久巨-三防漆涂覆机
产品详情

久巨承诺

PCB板、三防漆涂覆机

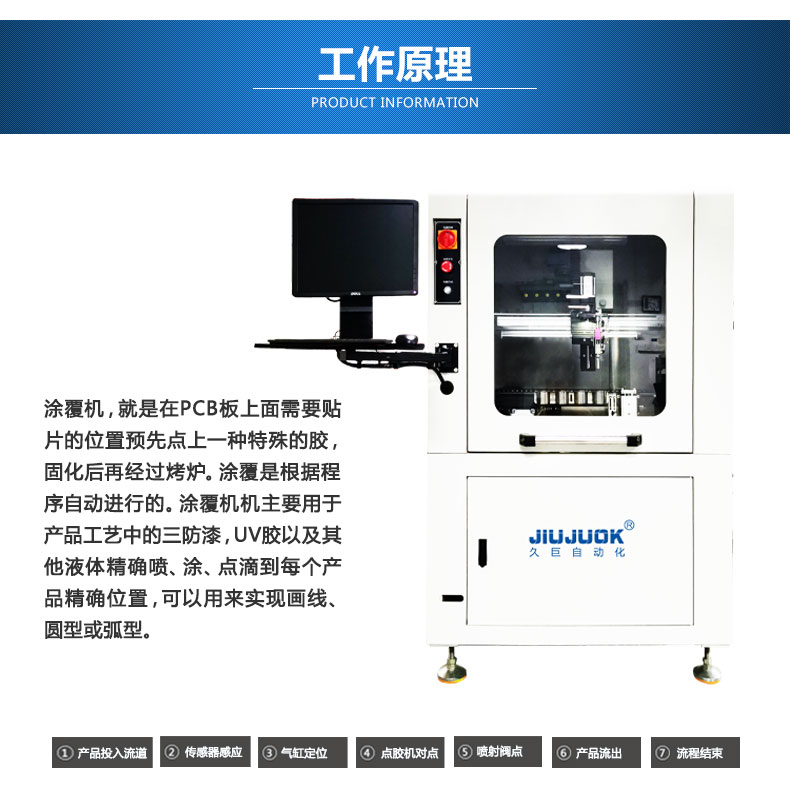

PCB板、三防漆涂覆机工作原理

产品概述:

主要应用于SMT自动线的PCB点胶,涂覆,采用一体式封体结构设计,实现自动上料,自动点胶,三防涂覆等工艺,采用高速线性导轨,实现各种轨迹的精度控制,采用DSP三轴运动控制系统,具备MAK点定位识别功能,操作简单,调试方便。全程实现无人操作,真正实现多角度,高精度,无污染等线路板行业的点胶涂覆应用。

产品应用:

红胶,锡膏,UV胶,环氧树脂,快干胶等。

行业应用:

手机,电脑,家电,LED照明等线路板(基板)正反面   选择性涂覆 ;   元器件、引脚的选择性涂覆。

技术参数:



产品名称

整板三防漆涂覆机

产品型号

N460(N460B)

商品编号

175120

点胶范围

X/Y/Z(mm)D390mm×W320mm

送料轨道

200mm-350mm(手动可调)。

移动速度

X&Y / Z (mm/sec)0.1~1000/500

传送方式

精密丝杆模组+高速伺服系统

点胶方式

针筒气压式/喷射阀/螺杆阀

重复精度

±0.02mm

可选配置

1:自动上下料机,2:CCD视觉检测

胶水加热装置

≤75℃

工作环境湿度


外形尺寸

(W×D×H)W548×D579×H680mm,101kg

输入电源

AC 220V 10A, ≥0.6Ma, 5~40℃,湿度20~90% 无结露

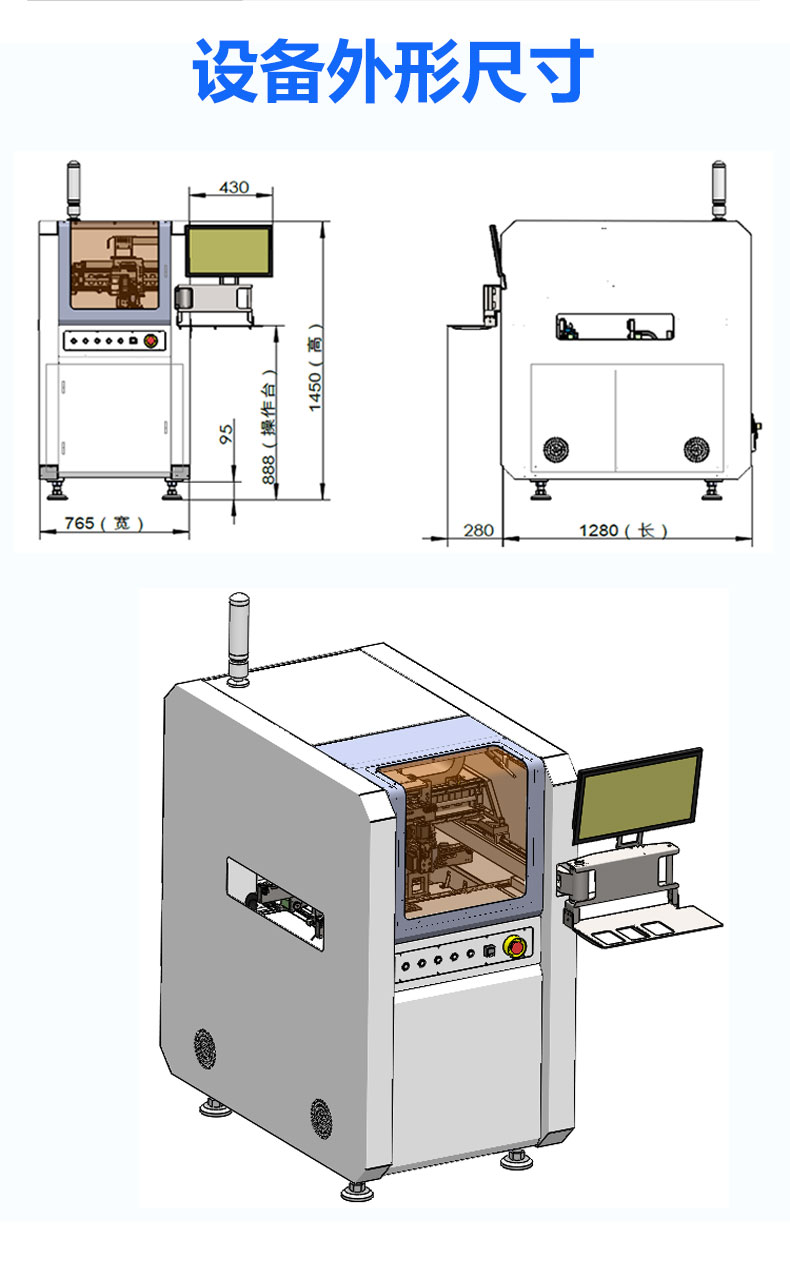

PCB板、三防漆涂覆机外形尺寸

涂覆机稳定持久坚固耐用

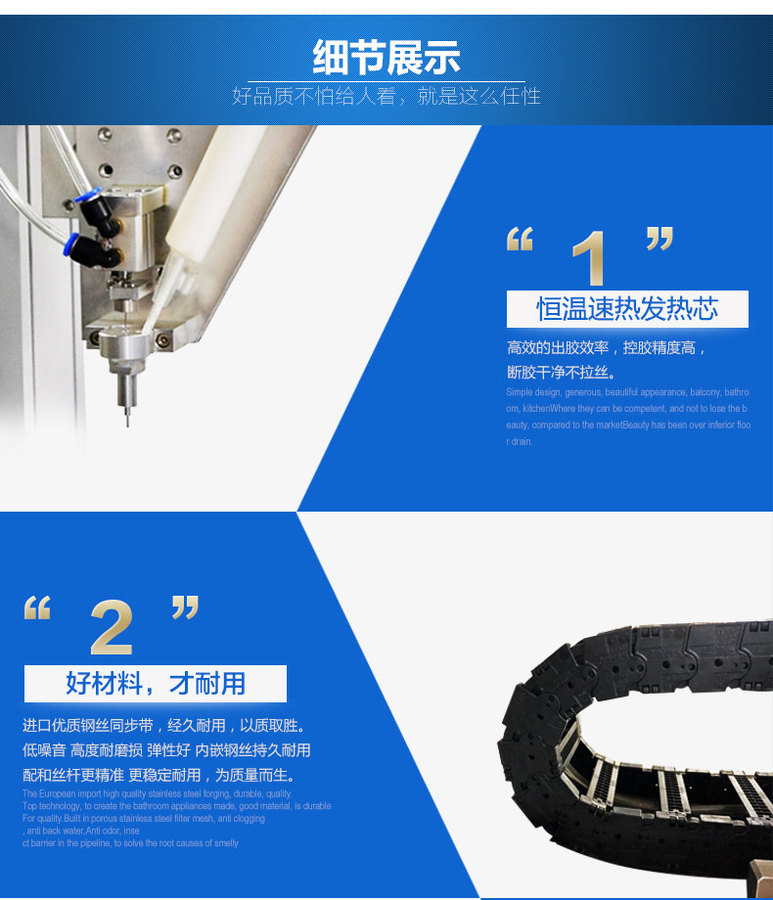

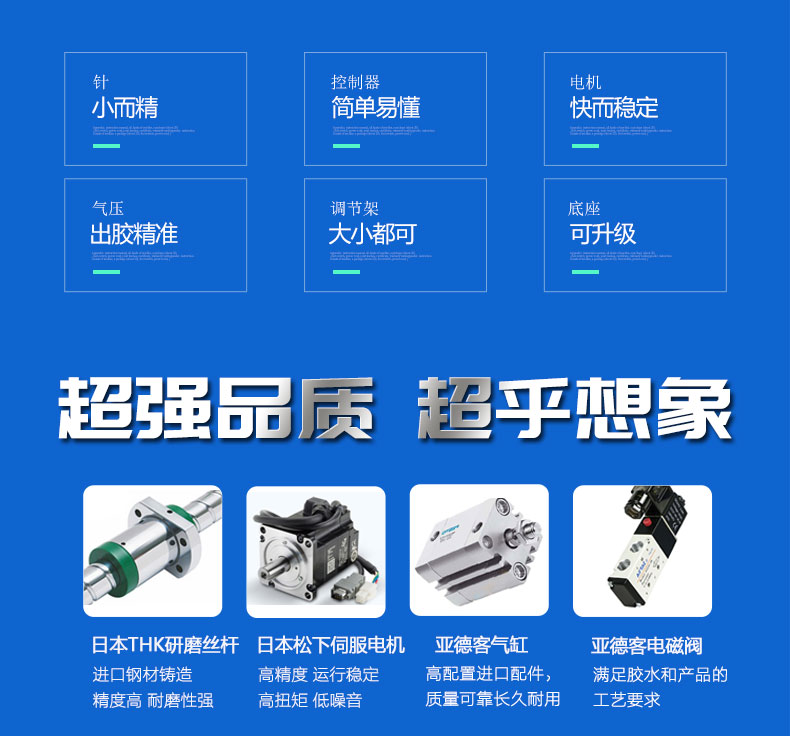

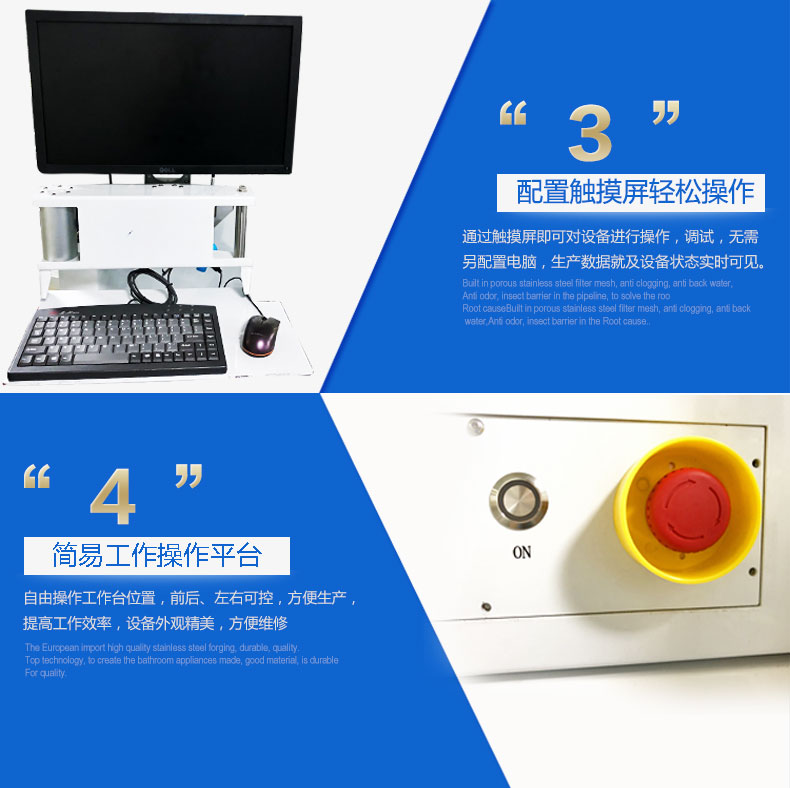

涂覆机进口配件涂覆机细节展示涂胶机操作细节

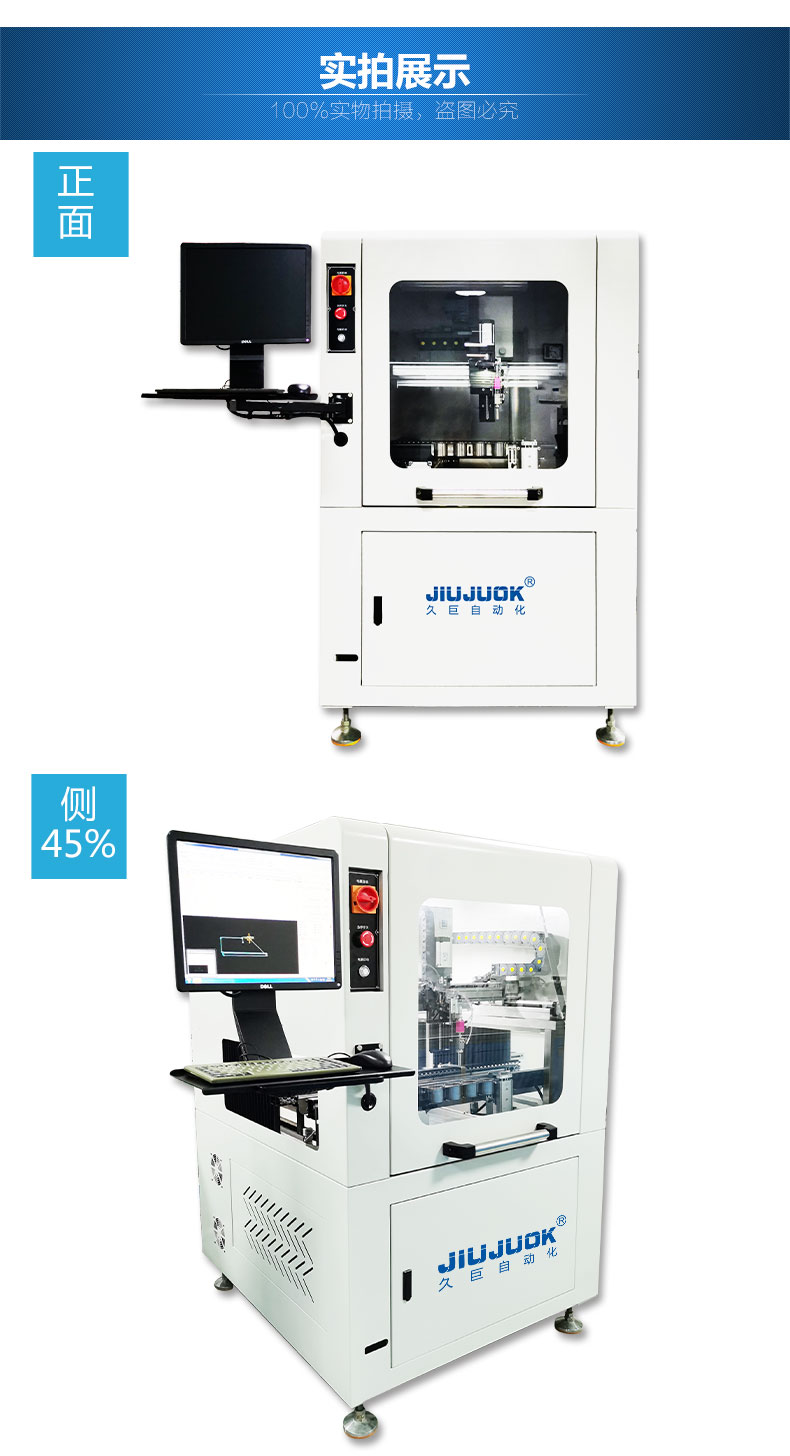

三防漆涂覆机_应用范围PCB板、三防漆涂覆机实拍.jpgPCB板、三防漆涂覆机_发票
