自动方形外磁喇叭整体装配线软体段
在线客服
自动方形外磁喇叭整体装配线软体段
购买数量 :
加入购物车  立即购买
产品详情

视频展示





  自动方形外磁喇叭整体装配线软体段—在传统生产线中统称为(后段,C段)是一款全自动喇叭软件部份(磁路,弹波,音圈,鼓纸等)的点胶装配工艺自动化设备,替代所有人机操作工位,降低客户生产人力成本投入,降低产品生产不良,提高公司生产效益,为客户创造价值。

  采用自动化设备加工,  降低成本并提高产品品质,在产品装配一致性,重复精度,人员误动作等方面,自动化设备都能进行精密的检测及控制,极大提高产品稳定性,提升产品合格率。

  运用自动化实现了无人化操作,机械动作部份全部不需人员操作(现在设备操作员全部省掉),极大的降低了人员专业技术要求,只需极少的软体材料投入人员,也极大的降低人员劳动强度。

  方形外磁自动软体装配机以降低人工成本、提高生产效率为基础,对现有的产品进行设计,整套生产线设备配置合理,完全满足喇叭生产的工艺要求,并具有很强的产品兼容性,提升产品使用率;

   设备整体外观设计,美观大气,信息化的程序设定,符合现代智能化的制造工艺标准。

本设备达到三个要求:

   1) 降低人员,提升效益;

   2) 精益管理;  提高品质;

3.效率评估

人工作业工艺流程及人员情况

合计作业人员12人

人工取产品(1人)→吹吸尘(1人)→人工点弹波胶(1人)→人工插音圈/放弹波(1人)→人工点胶弹波中心胶(1人) →人工穿导线(1人)→人工点外圈胶(1人) →人工放鼓纸(1人)→人工点鼓纸中心胶(1人)→人工压鼓纸(1人)→人工分线(1人)→人工排版(1人)

自动化工艺及人员情况:

软体部份:

   人工上料(1人) → 自动吹吸尘 → 人工插音圈、放弹波(1人) → 自动打弹波中心胶 → 自动打鼓纸外圈胶 → 人工放鼓纸 (1人)→ 自动打二次中心胶 → 自动打压边胶 → 人工放压边(1人) → 自动压压边 → 人工下料、分线(1人)

人员合计:5人。  产能:1200-1500PCS.

4.设计产能

1:机器正常运行时生产效率为1200-1500PCS每小时(依产品大小而定).

2:干燥线干燥时间:8分钟以上。(恒温)




 可实现弹波、音圈、鼓纸等软体的点胶装配工艺。




  此自动化设备适用于,手机喇叭、耳机喇叭、蓝牙音响喇叭、多媒体喇叭、汽车喇叭、TV喇叭的自动化生产。




品名方形外磁喇叭装配方案

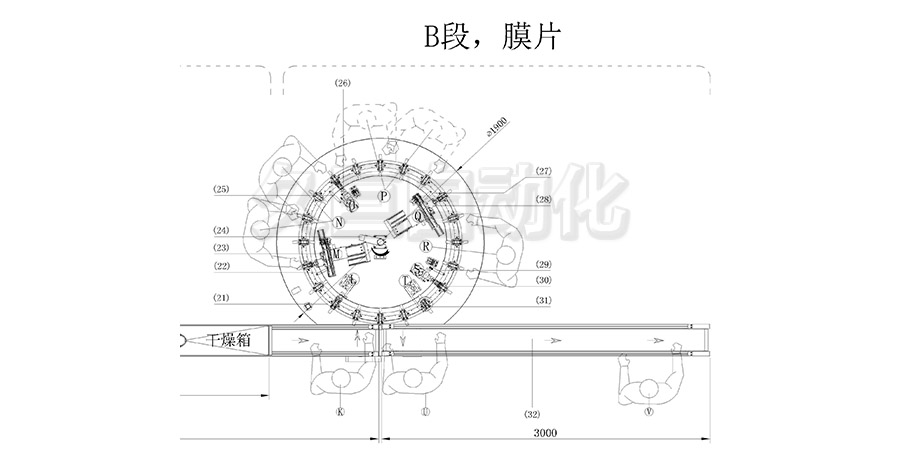

模块名称B段膜片段(软体段)
输出产能2-6.5寸喇叭1000PCS/H  6.5-8寸喇叭750PCS/H
生产流程人工拔磁规、上膜片机→自动吹吸尘→自动打弹波外圈胶→人工插音圈放/弹波→自动打弹波中心胶→预留人工穿导线→自动打鼓纸外圈胶→人工放鼓纸→自动打二次中心胶→自动压压边→人工下料→人工排版
所需人员6
适用盆架尺寸长方形喇叭盆架:长200*宽60mm 圆形喇叭盆架:旋转外径φ200mm以内
适用T铁尺寸柱径范围:φ13-φ19mm以内尺寸
适用磁铁尺寸长方形尺寸:32-55mm以内;圆形尺寸:选择外径φ40mm以内  厚度:6-10mm以内
盆架外总高度40mm以内
干燥时间5分钟
干燥线温度范围常温-40度
治具使用寿命≈200万次
点胶方式普通点胶
换线时间30分钟内
外形尺寸
重量
备注做外磁圆形盆架的喇叭时,人工在流水线上扣盆线
