自动方形外磁喇叭整体装配线磁路段
在线客服
自动方形外磁喇叭整体装配线磁路段
购买数量 :
加入购物车  立即购买
产品详情

视频展示





1.机器概述

  自动方形外磁喇叭整体装配线磁路段—在手工生产线中统称为(前段,A段),主要以完成喇叭T 铁、磁铁、盆架的自动装配,所有工述的完成,都采用自动或半自动机械手完成作业,实现无人自动化装配工艺,降低人工成本。

  采用自动化设备加工,  降低成本并提高产品品质,在产品装配一致性,重复精度,人员误动作等方面,自动化设备都能进行精密的检测及控制,极大提高产品稳定性,提升产品合格率。

运用自动化实现了无人化操作,机械动作部份全部不需人员操作(现在设备操作员全部省掉),极大的降低了人员专业技术要求,只需极少的软体材料投入人员,也极大的降低人员劳动强度。

 方形外磁自动磁路装配机以降低人工成本、提高生产效率为基础,对现有的产品进行设计,整套生产线设备配置合理,完全满足喇叭生产的工艺要求,并具有很强的产品兼容性,提升产品使用率;

   设备整体外观设计,美观大气,信息化的程序设定,符合现代智能化的制造工艺标准。

2.本设备达到三个要求:

   1) 降低人员,提升效益;

   2) 精益管理;  提高品质;

3.效率评估

人工作业工艺流程及人员情况:

主磁部份:

1、人工取T铁,涂胶(1人)→ 2、人工取磁铁,涂胶(1人)→ 3、人工将T铁与磁铁组合(1人)→ 4、人工装磁规(1人)→ 5、人工装盆架(1人) → 6、干燥 → 7、人工取磁规(1人)

人员合计:6人。  产能:1200-1500PCS.

自动化工艺及人员情况

磁路部份工艺流程:

1、自动上T铁 → 2、自动点T铁胶 → 3、自动装配磁铁 → 4、自动磁铁点胶 → 5、自动插磁规 → 6、人工扣盆架 → 7、自动下料 → 8、干燥 → 9、人工拔规

人员合计:2人。  产能:1200-1500PCS.

4.设计产能

1:机器正常运行时生产效率为1300-1500PCS每小时(产品大小会影响输出产能).

2:干燥线干燥时间:6分钟。(恒温)




 可实现喇叭的单工位或多工位的点胶、焊锡装配工艺。




 此自动化设备适用于,手机喇叭、耳机喇叭、蓝牙音响喇叭、多媒体喇叭、汽车喇叭、TV喇叭的自动化生产。




品名自动方形外磁喇叭整体装配线磁路段

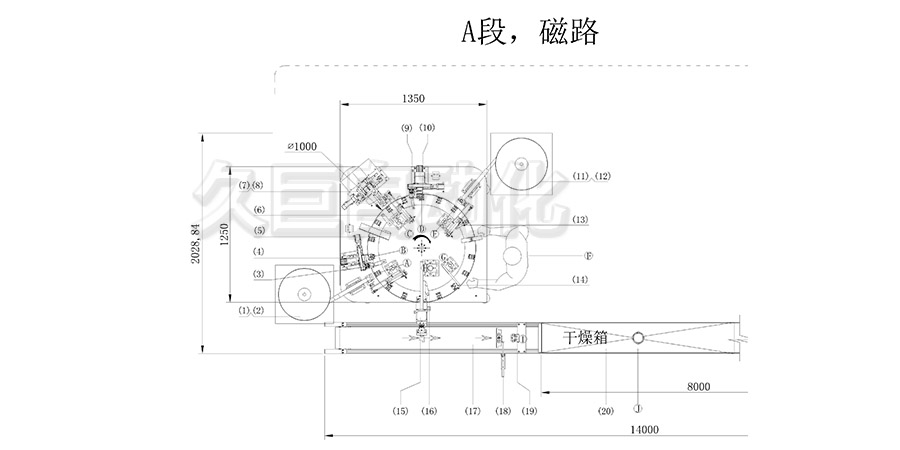

模块名称A段磁路段
输出产能2-6.5寸喇叭1000PCS/H  6.5-8寸喇叭750PCS/H
生产流程T铁自动上料→T铁自动点胶→磁铁自动上料→磁铁自动点胶→自动插磁规→人工扣盆架→自动压盆架→自动下料→自动导正→干燥(5分钟)
所需人员1
适用盆架尺寸长方形喇叭盆架:长200*宽60mm 圆形喇叭盆架:旋转外径φ200mm以内
适用T铁尺寸长28-45mm 宽28-40mm
适用磁铁尺寸长方形尺寸:32-55mm以内;圆形尺寸:选择外径φ40mm以内  厚度:6-10mm以内
盆架外总高度40mm以内
干燥时间5分钟
干燥线温度范围常温-40度
治具使用寿命≈200万次
点胶方式普通点胶
换线时间30分钟内
外形尺寸
重量
备注做外磁圆形盆架的喇叭时,人工在流水线上扣盆线
