久巨讲解电机零部件-磁瓦的三种充磁方式对比

来源:久巨自动化网址:https://www.jiujuok.com/浏览数:863
文章附图

在工业这一块我们经常充磁的产品主要有电机。根据不同电机的大小和充磁强度的要求不同久巨会为客户推荐不同的充磁机型号和定制不同的充磁线圈。那电机磁瓦常用的三种充磁方式有什么不同呢?

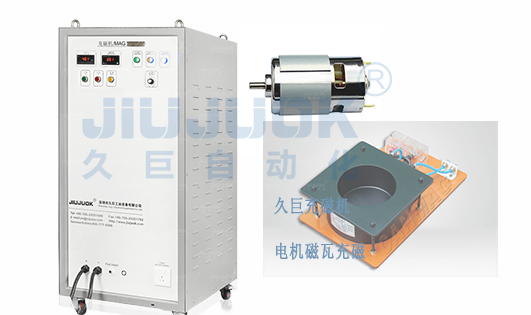

充磁机

(一)小型直流电机磁瓦三种常用的充磁方式:

1、磁瓦单独使用2000V充磁机进行充磁,再装入机壳,然后装配整体;

2、磁瓦装入机壳(粘好)使用充磁机进行充磁,然后装配整体:

3、磁瓦装入机壳(粘好),再装配好成品,最后调节充磁机再把产品放到充磁线圈中进行整体充磁。


(二)不同方式对磁瓦充磁的影响:

1、**种充磁方式要比第二、三种充磁方式表面磁低10%左右,一般而言采用第二种充磁方式比较合理:

2、**种方式充磁很方便,有些厂采用螺线管隧道式充磁,生产效率很高。

第二种方式充磁,有些厂采用外冲,有的采用内冲,磁瓦磁环烘干。生产也很方便。

种方式磁,有很多小电机多是三槽的)使用这种方式,其在转子时由于没有力很好装配。但是缺点是不方便检查是否充好了。

3种充方式属于开路充磁,由于充磁时没有外磁场磁路,没有构成闭合回路,磁瓦充磁不易充饱和,对磁瓦的磁通密度有影响,般比磁会偏低 些。

第二种充磁方式是最常用的,属于闭路充磁,充磁后的磁通密度也是最高的,且可以通过充磁线圈的形状来调整气磁密的波形,达到满足不同电机性能的要求,但是在电机装配时,需要使用专用工装(充磁线圈,也有称为充磁夹具)进行装配,否则可能会由于磁吸力的原因磕伤转子或使磁瓦产生磁碎。


(三)第三种充磁方式:

属于闭路充磁(因为转子冲片是良好的导磁材料),使用充磁设备进行充磁后的磁瓦磁通密度大小一般介于**种和第二种之间,注意:在使用整机充磁时,**将碳刷与转子绕组处开路状态,否则在碳刷与换向器接触表面可能会产生打火现象。
