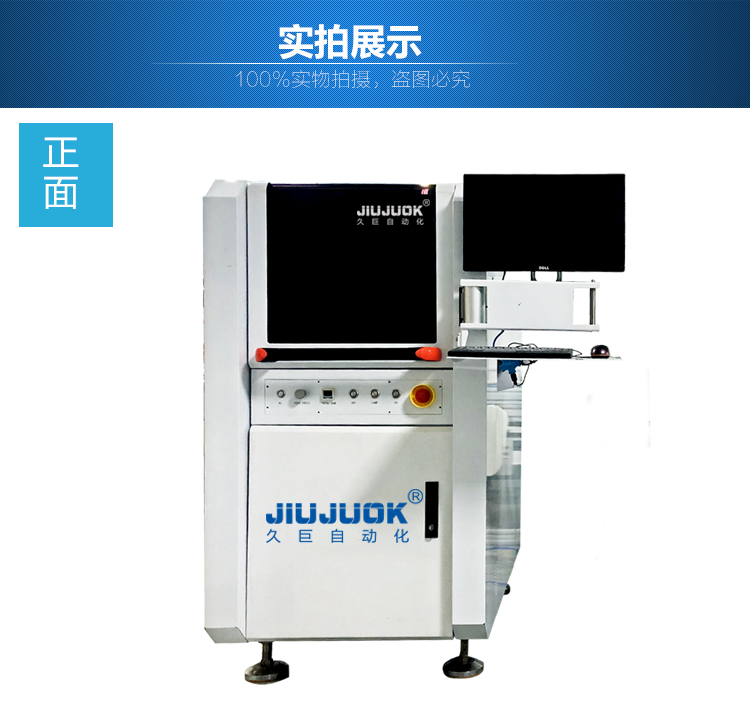

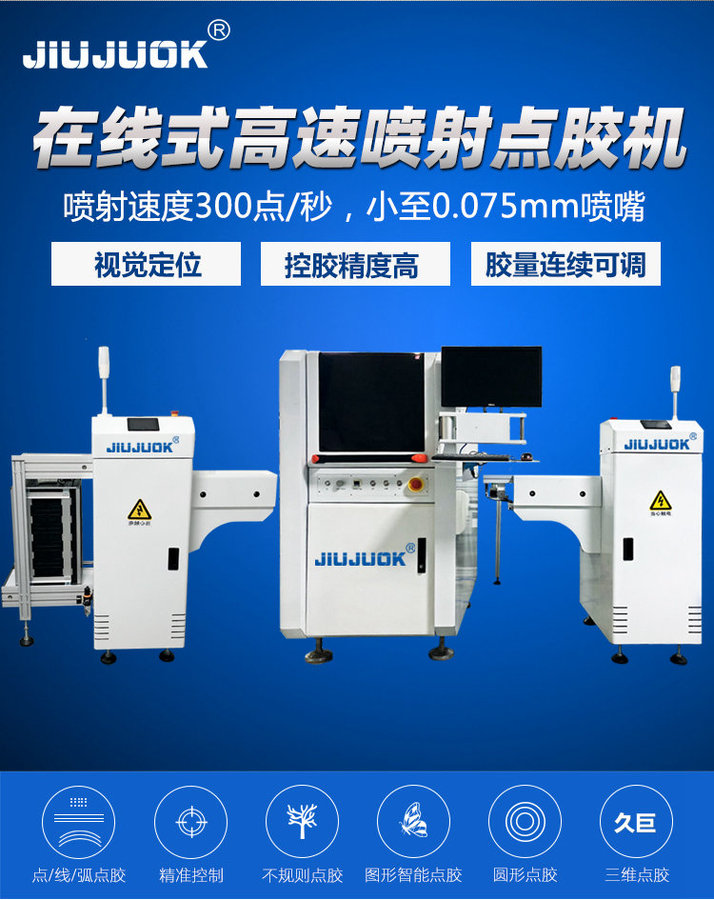

在线式高速喷射点胶机,SMT高速点胶,全自动高精度喷点
价格:
****
购买数量:
产品详情



产品用途:

适用于不同生产制造领域,广泛应用于精密五金行,塑胶行业,电子行业,家电行业行业等。适应胶水面广泛,如UV胶、环氧树脂,硅胶,AB胶、黑胶、白胶、PU胶、瞬干胶、红胶、锡膏、散热膏、聚胺脂、油漆、酒精、墨水等。

产品优势:

1、 根据不同需求,点胶速度点胶量点胶轨迹(空间点、线、圆弧等)高速点胶需求。

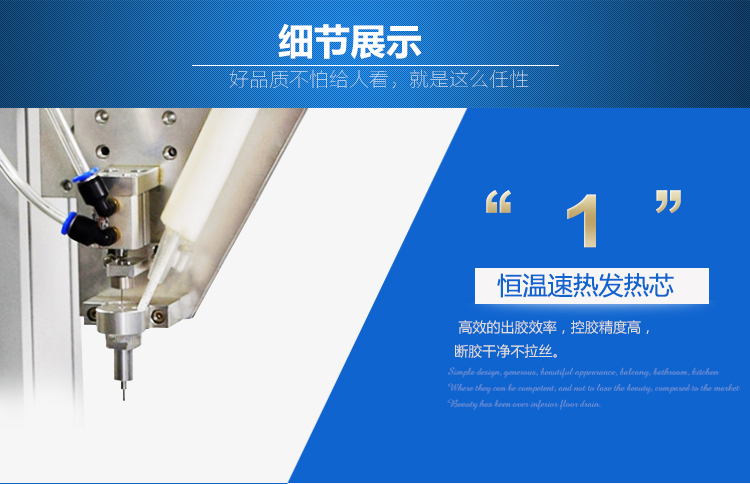

2、 进口电磁阀,高速喷射功能,点胶轨迹精准,出胶均匀,断胶干脆,不拉丝,不滴胶。

3、 多种点胶针头、针筒、点胶阀及控制器可选,满足不同要求,可调节气压控制胶量。

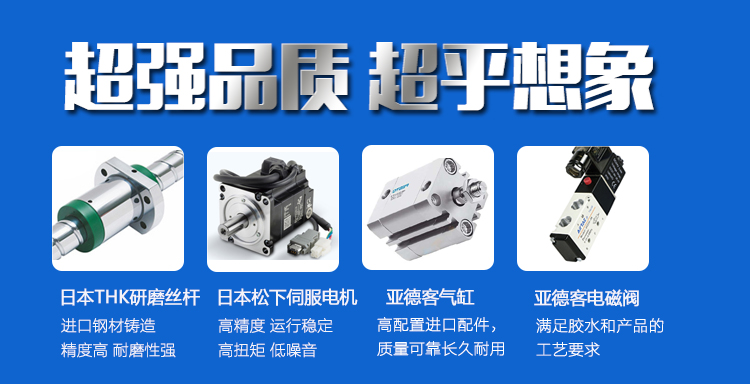

4、 高端品牌配置:日本松下伺服电机,亚德客电磁阀,日本欧姆龙光电开关,亿日气接头配件,亚德客压力显示器,日本松下步进电机,红波开关。

5、 自主开模,铝型材模铸结构,扎实,漂亮,精度高,质量有保障,外形美观。

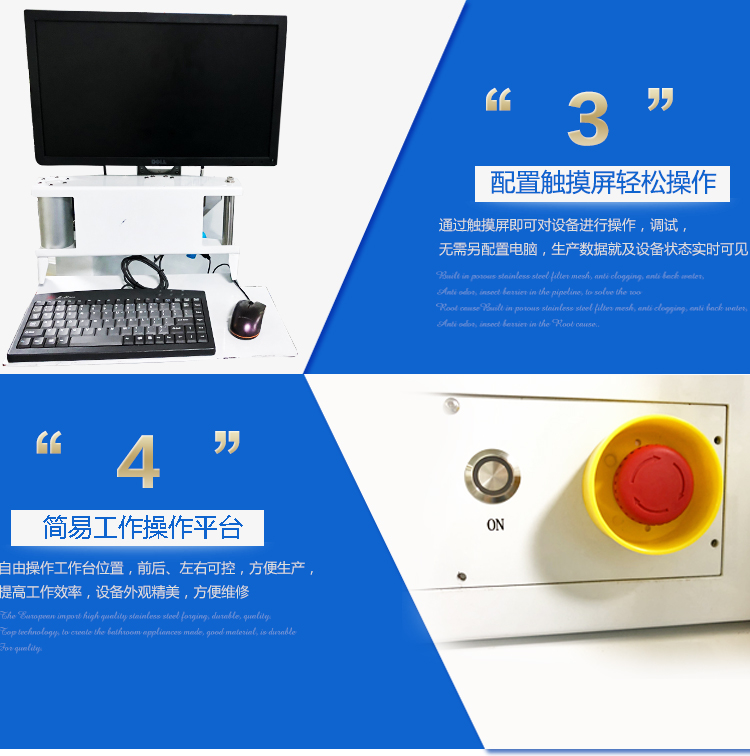

6、 电脑显示教编程器,支持中英文双界面,简单易学,多年开发经验,上万套应用案例。

7、 系统可存储数百个加工文件,每个文件可支持8000条指令,使用时调出即可,支持DXF和PLT文件导入,自动路径优化功能。

8、 清晰设计需求,规范制程工艺,实现量产作业,并满足各方面技术培训。

9、 一年免费保修,终身免费维护。

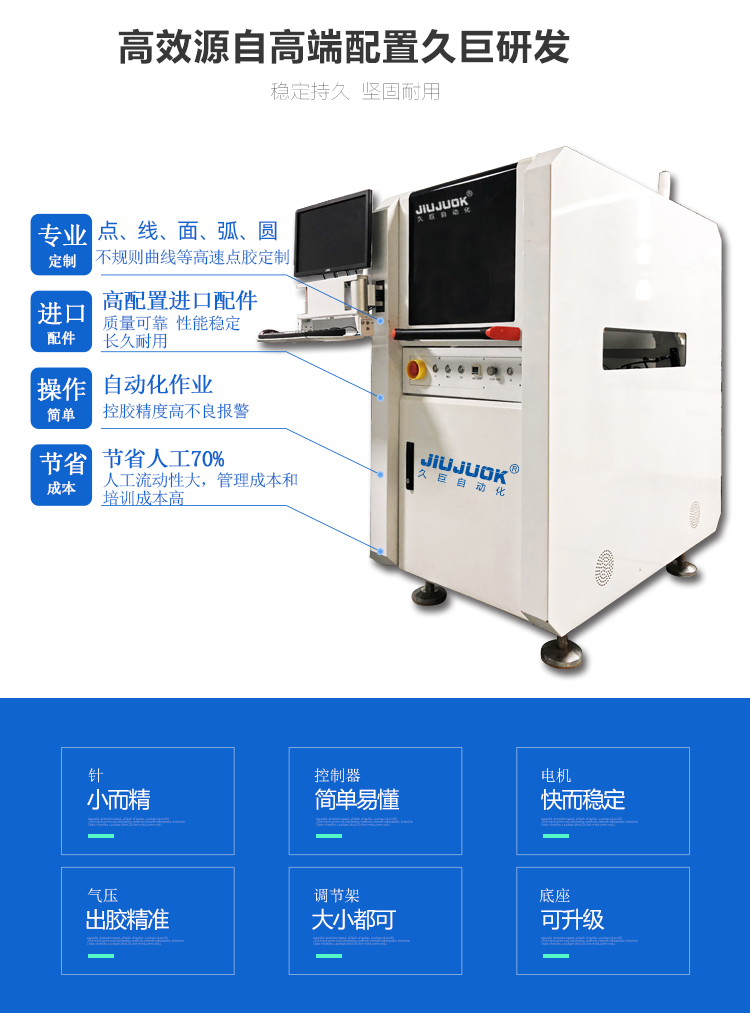

在线式高速喷射点胶机由自动点胶运动平台+视觉系统+相机镜头+电脑控制组件+高速喷射点胶头组成。

自动检测产品位置,视觉显示编程,可以检测一个多个MARK点,或多个产品。可支持非标项目软件定制。适合点胶,搬运,定位检测。

产品参数:

设备名称:

在线式高速喷射点胶机

设备型号:

GS-300

可运动图形轨迹:

点、直线、圆弧、整圆、曲线、多段线、螺旋线、椭圆

吐出时间范围:

0.010~93999sec

ZXY定位精度:

±0.02mm

Z轴负载:

5kg

Z轴运行速度:

200mm/s

Z轴**行程:

50mm/s

X轴**行程:

350mm

Y轴**行程:

600mm

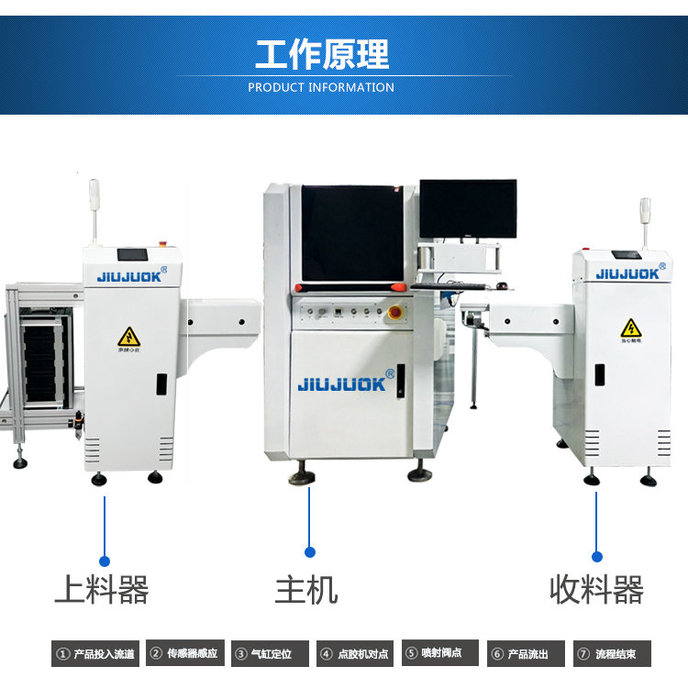

PCB板传送方式:

皮带

设备运行噪声:

≤75db

PCB板传输高度:

900±30

轨道宽度调节类型:

电机可调(步进电机)

系统语言:

中英文切换

胶阀类型:

气动喷射阀/压电喷射阀/喷雾阀

空气资源:

0.5~0.7MPa

电源:

240

功率:

2500W

系统功能

示教功能,支持陈列展开、图形浏览、旋转、三维椭圆、常用图形插入、群组编辑高等功能。

压力显示器:

亚德客

气缸:

亚德客

电磁阀

亚德客

伺服电机:

松下A6

控制方式:

运行控制卡—工控机—电脑显示器

清洗类型:

自动清洗针头功能

操作系统:

WINDOWS7 32位

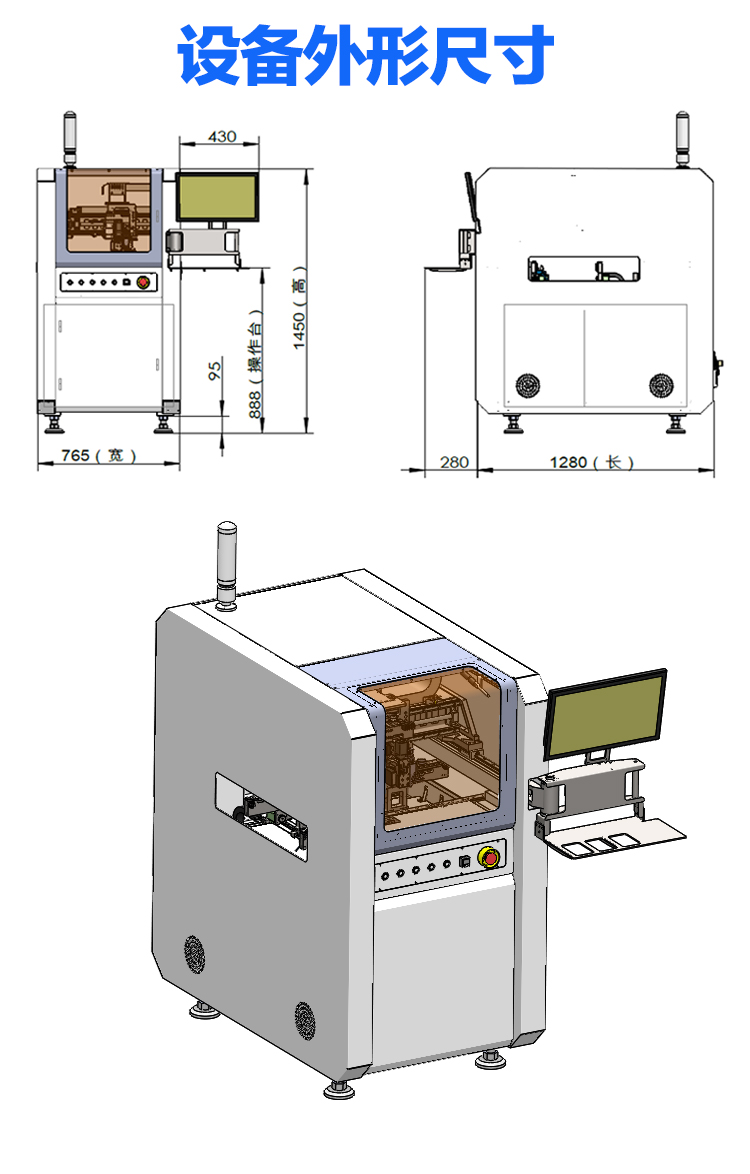

外形尺寸:

780x1280x1450

重量:

650kg
